PV-Master 10 - Multi-Kanal IU-Kennlinien Messgerät

Willkommen in der Zukunft der PV-Modulprüfung mit dem PV Master 10, dem hochmodernen Mehrkanal-IV-Kennlinienmessgerät zur Optimierung der Leistung Ihrer Photovoltaikanlage. Der PV Master 10 wurde mit Blick auf Präzision und Effizienz entwickelt und revolutioniert die Art und Weise, wie Sie PV-Module bewerten und überwachen, um höchste Effizienz und Langlebigkeit zu gewährleisten.

Mit bis zu 1500 V und 30 A (wahlweise 45 A) pro String können alle Arten von PV-Anlagen geprüft werden.

Der neue PM-10 der NEO Messtechnik GmbH setzt neue Maßstäbe in der Überprüfung von PV Anlagen gemäß IEC62446-1 Kategorie 2 und sichert den maximalen Ertrag Ihrer Anlage.



HARDWARE

State of the Art

Bis zu 20 Kanälen

simultane Messung von bis zu 20 PV Strings mit Extensionbox

Smart Touch

10.1 Zoll full-HD Smart Touch Display

Mobiler Betrieb

bis zu 4 Stunden Batteriebetrieb
Alt Text

bis zu 1500V / 30A (45A)

für PV Strings mit hoher Leistung

IEC 62446

Messung gemäß IEC 62446-1 Kategorie 2

Schnittstellen

USB 3.0, TCP/IP, LAN, Wifi, Bluetooth, RS232, Modbus, 104, DIO, und CAN.
Alt Text

Advantages over other single channel IV curve tracers

Amount of Datapoints:

Durch das kapazitive Messprinzip ist es möglich, mit dem PVMaster10 bis zu 2200 Messwerte in einer IV-Kurve zu speichern.

Mit der gelben Erweiterungsbox ist es möglich, 20 angeschlossene Strings gleichzeitig mit nur einem Mausklick durchzumessen. Die benötigte Zeit für 20 Strings beträgt ca. eine Minute.

Das weltweit beste Photovoltaik Diagnose Gerät

STRING ERWEITERUNGSBOXEN

Alt Text
Alt Text

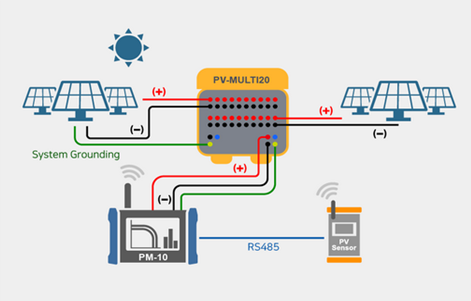

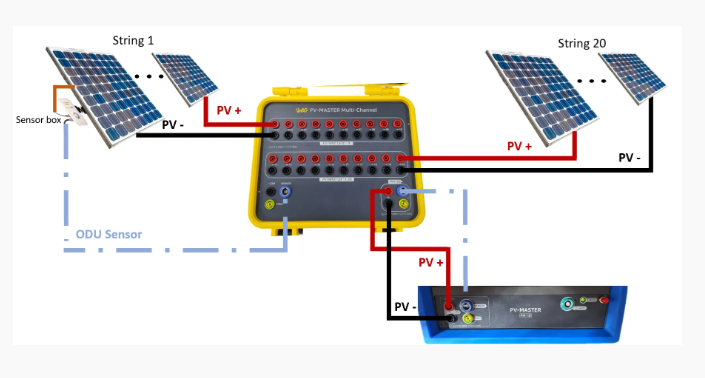

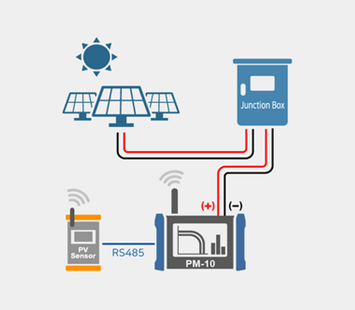

Mit den gelben Erweiterungsboxen kann der PV Master 10 in ein Mehrkanal-IV-Kurvenmessgerät verwandelt werden. Wie in den Anschlussdiagrammen links und rechts zu sehen, ist es sehr einfach, die Erweiterungsbox mit dem PV Master zu verbinden. Dann müssen nur noch die Photovoltaik-Strings angeschlossen werden und die Messung kann beginnen.

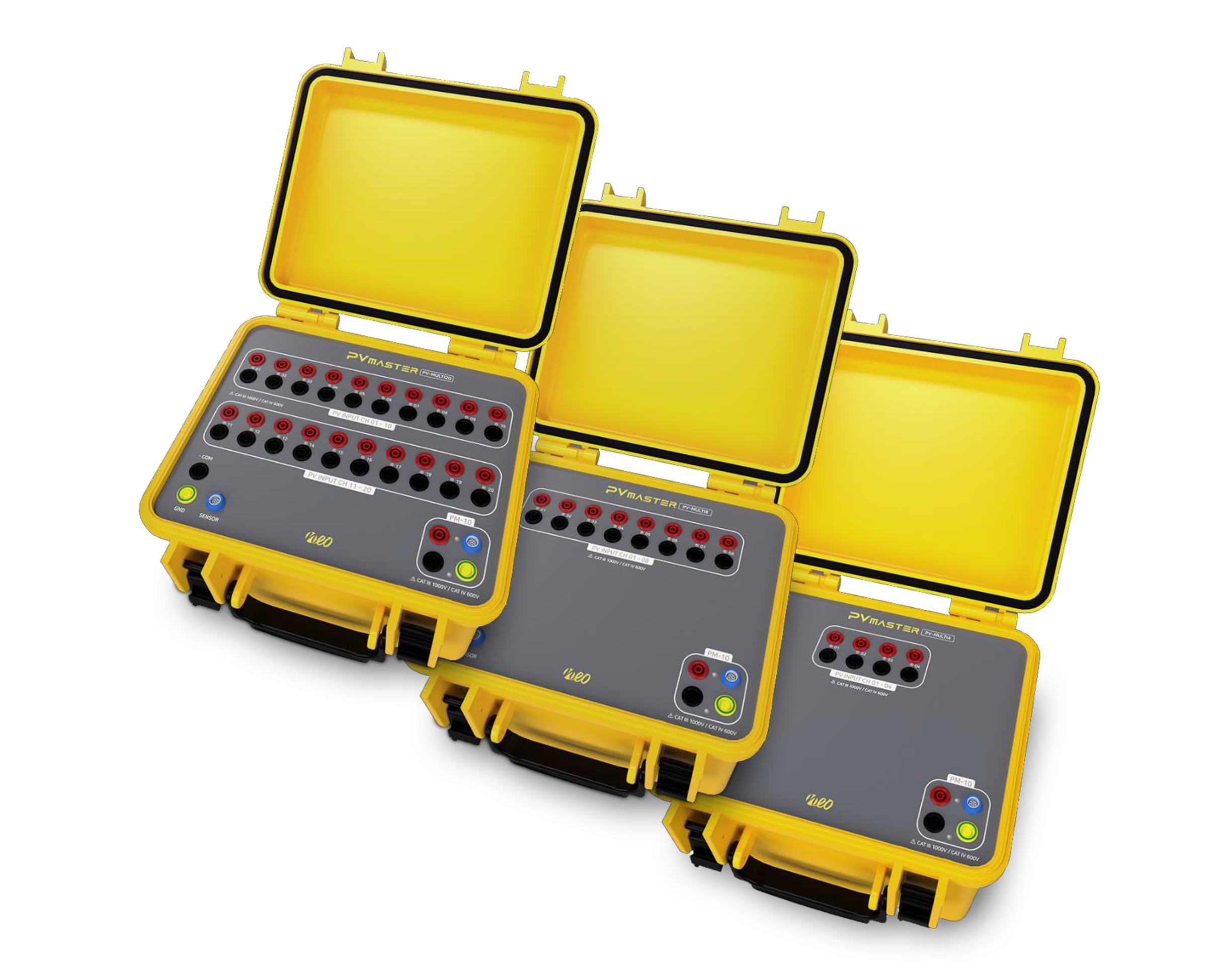

Es gibt drei Versionen der Erweiterungsbox mit 4, 8 und 20 PV-Eingängen. Im folgenden Video erfahren Sie, wie Sie die Erweiterungsbox mit dem PV Master 10 verwenden können.

20 Channel Extension Box

  • Messung von 20 Strings in wenigen Sekunden
  • Nur ein Mausklick
  • Perfekt für Photovoltaikanlagen >1 MWp
  • Considering modern PV modules 400 kW of power are measured automatically.
  • IV Kurve
  • Vergleichsmessung (Golden String)
  • Leckagenmessung für die Sicherheit
  • Automatischer Messbericht
  • Automatische Diagnosefunktion
  • Control Mode
Alt Text
Alt Text

8 Channel Extension Box

  • Messung von 8 Strings in wenigen Sekunden
  • Nur ein Mausklick
  • IV Kurve
  • Vergleichsmessung (Golden String)
  • Leckagenmessung für die Sicherheit
  • Automatischer Messbericht
  • Automatische Diagnosefunktion
  • Control Mode

4 Channel Extension Box

  • Messung von 4 Strings in wenigen Sekunden
  • Nur ein Mausklick
  • Perfekt für Photovoltaikanlagen <250 kWp
  • IV Kurve
  • Vergleichsmessung (Golden String)
  • Leckagenmessung für die Sicherheit
  • Automatischer Messbericht
  • Automatische Diagnosefunktion
  • Control Mode
Alt Text

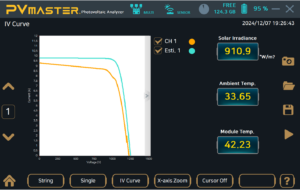

Hohe Inrushstrombelastbarkeit (>200 A) und bis zu 2200 Messpunkte für die IV Kurvenmessung

  • Hohe Inrush-Ströme von bis zu 220A
    Besonders moderne hochkapazitive Modultechnologie verursacht hohe Einschaltströme.
    Mit dem PM-10 sind Sie für die Zukunft gerüstet!
  • Bis zu 2200 Messpunkte in der IV Kurve.
    Hohe Abtastrate von bis zu 1 MS/s in Kombination mit moderner und effizienter Leistungselektronik und intelligenter IV Kurvenmessung.
    Hochqualitative Messung mit hoher Auflösung.
    Erkennen Sie kleine Fehler frühzeitig!

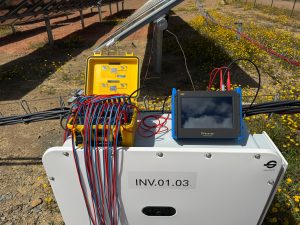

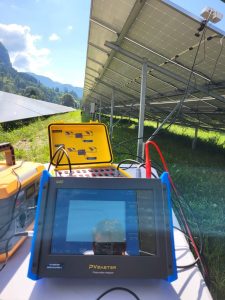

Anwendung des PV Master 10 mit Extensionbox

PV-Anlagenmessungen bis zu 500 MWp

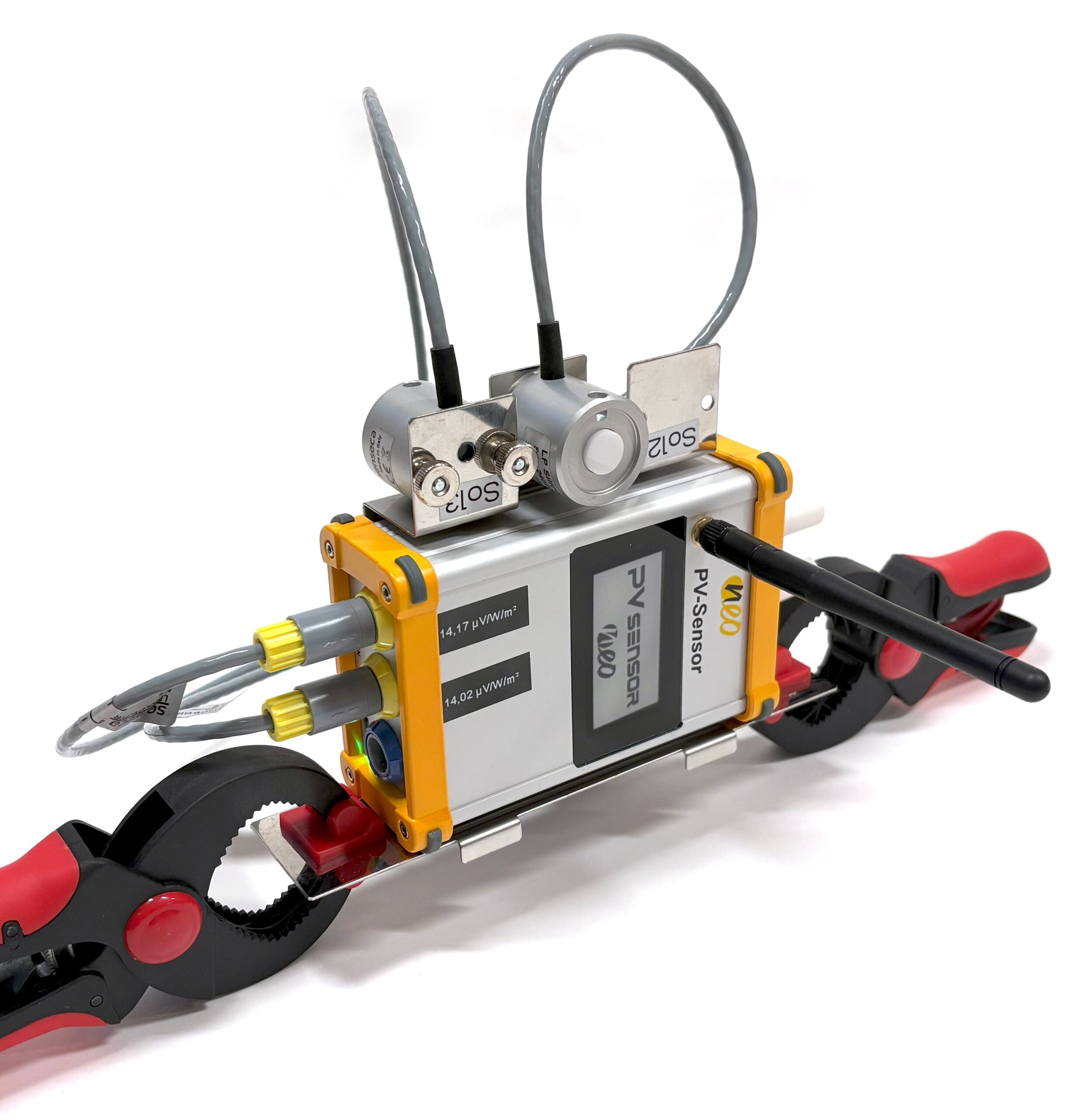

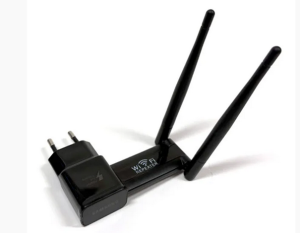

NEU! SENSOR BOX EXPERT

WLAN Kommunikation und bereit für bifaciale Module

Alt Text

SENSORBOX OPTIONEN:

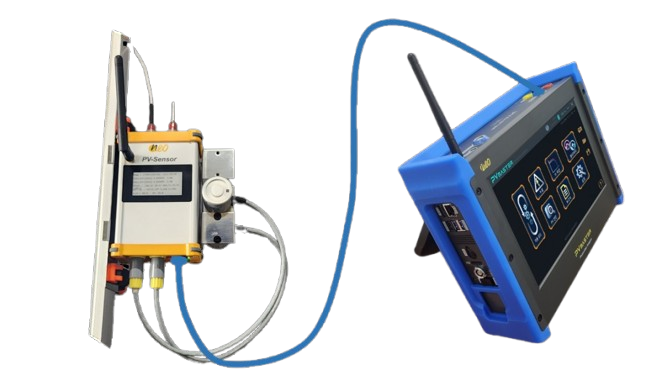

Die „Light“- und „Expert“-Sensorboxen bieten optimale Umweltsensoren mit einfacher Verbindung zum PV Master. Schließen Sie sie einfach per Kabel an, und die STC-Kurve kann in der Software berechnet werden.

Sensor Box Light

Sensorbox light:

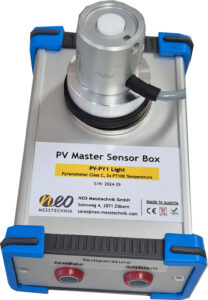

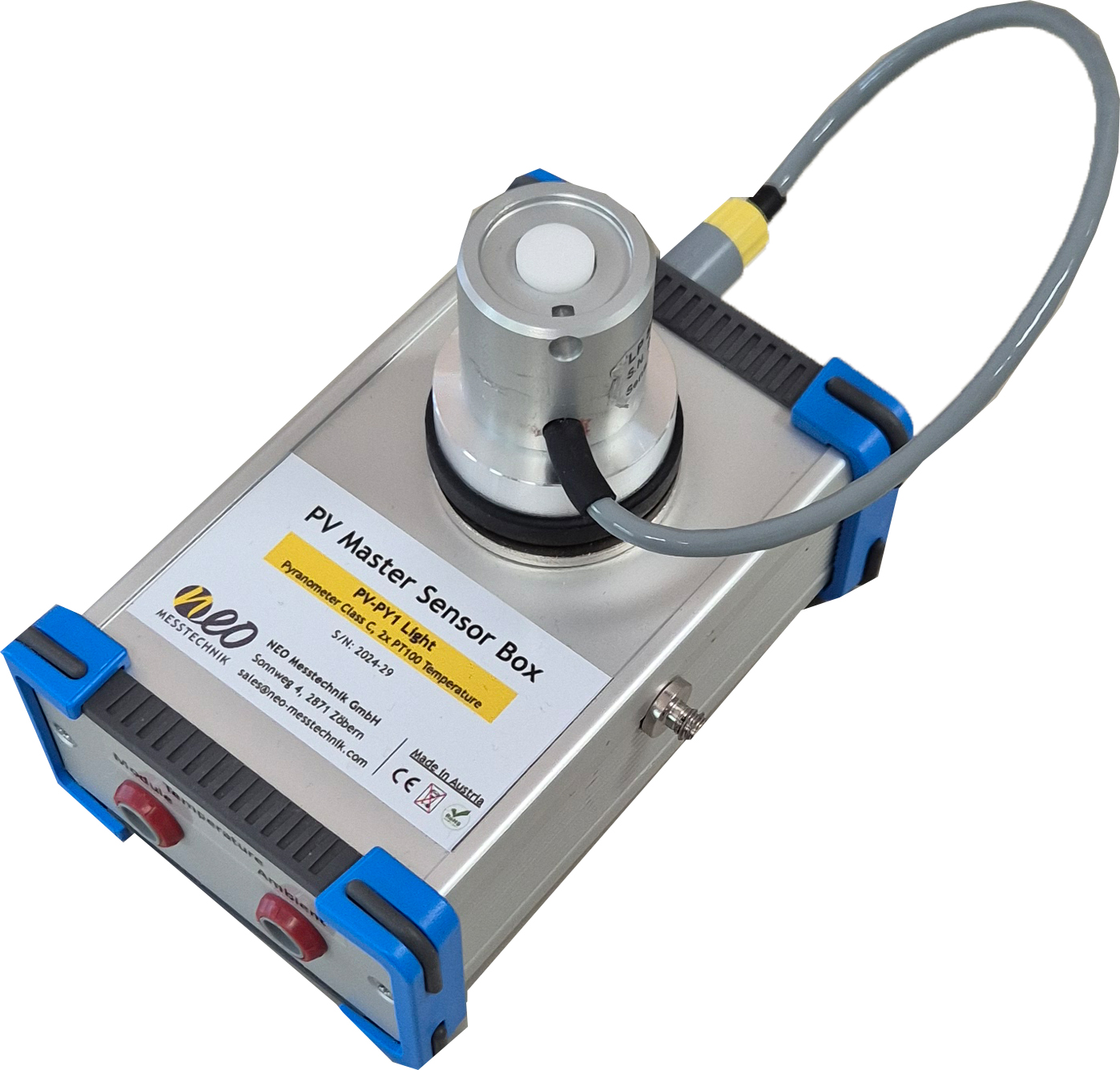

Die “Sensorbox Light” hat ein Klasse C Pyranometer verbaut, um die Solareinstrahlung zu messen. Für die Temperaturmessung werden zwei PT100 Temperatursensoren verwendet. Ein interner Sensor für die Umgebungstemperatur und ein externer Sensor für die Modultemperatur.

Alt Text

SENSOR BOX EXPERT





Alt Text
Media Image

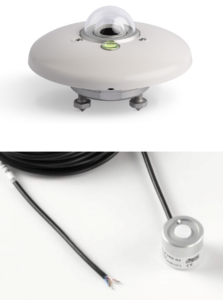

Klasse A, B, C Pyranometer

Je nach Ihrem Wunsch bieten wir auch Klasse A oder Klasse B Pyranometer an. Diese können dann sowohl an die Standardvariante "Sensorbox Light" oder an die "Sensorbox Expert" angeschlossen werden.

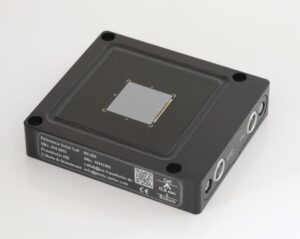

Referenzzellensensor:

Darüber hinaus ist auch ein Referenzzellensensor möglich.

Alt Text

Intuitiv bedienbare Software

Übersichtlich strukturiert. Selbsterklärende Menüs

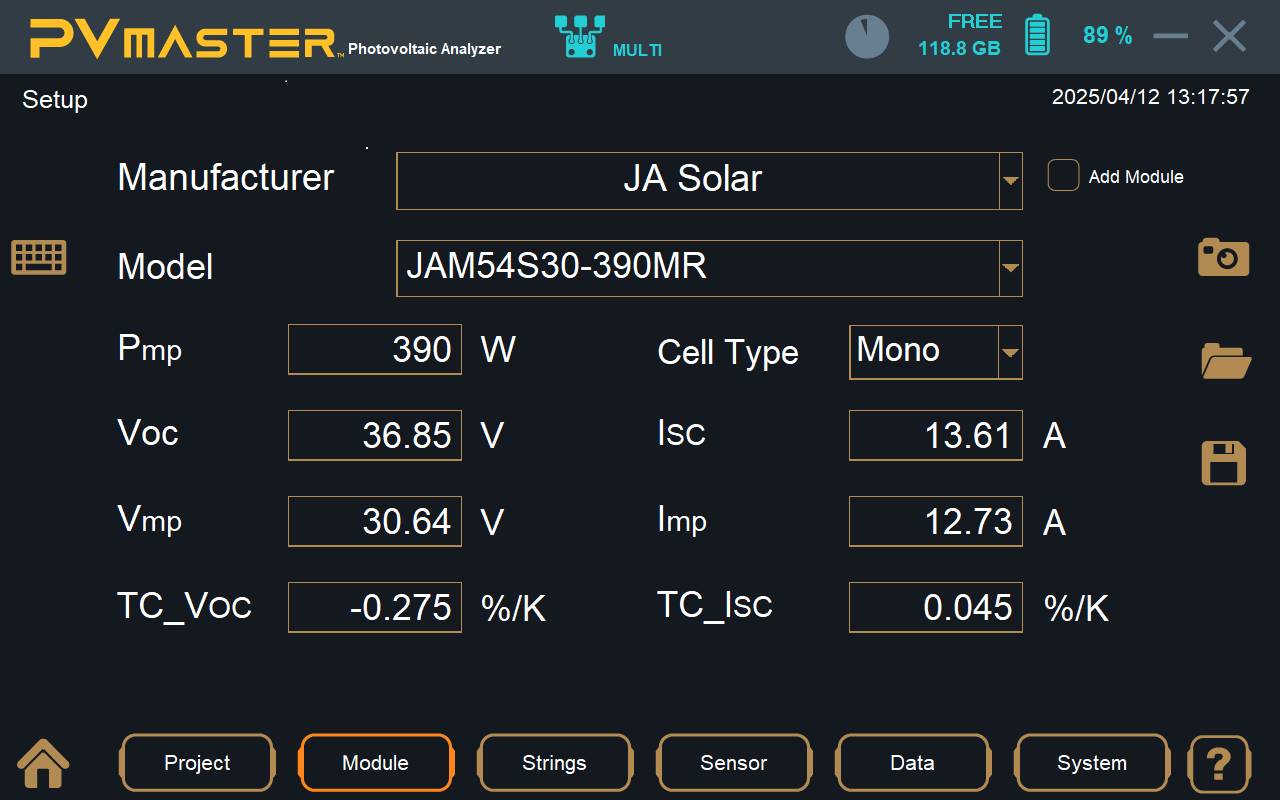

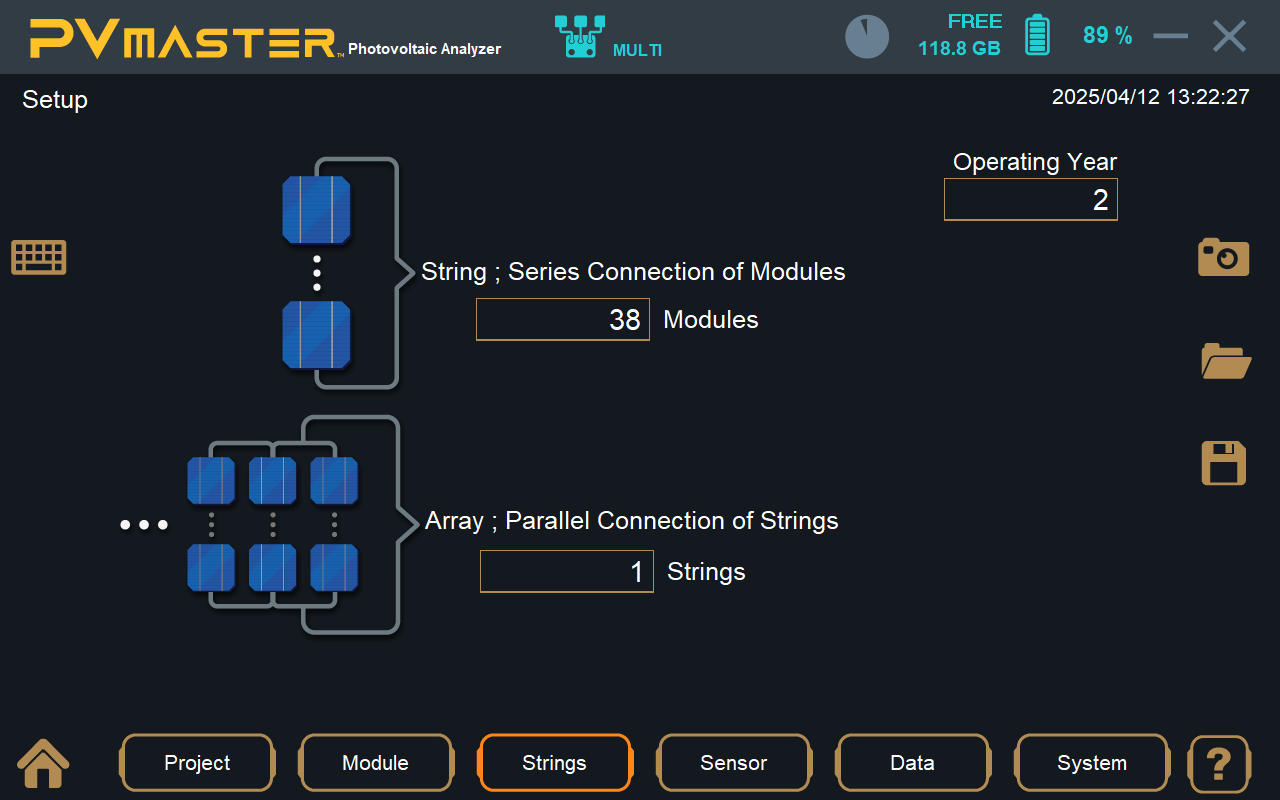

1. SETUP

In der Software legen wir besonderen Wert auf die Übersichtlichkeit.
Wie man im Bild sieht werden oft auch Schaltbilder zur Erklärung verwendet.

Für die Durchführung einer Messung müssen lediglich die Moduldaten und die Stringkonfiguration im Voraus festgelegt werden.

Alt Text
Alt Text
Alt Text

MESSUNG und ANALYSE

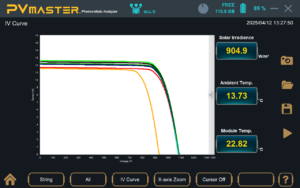

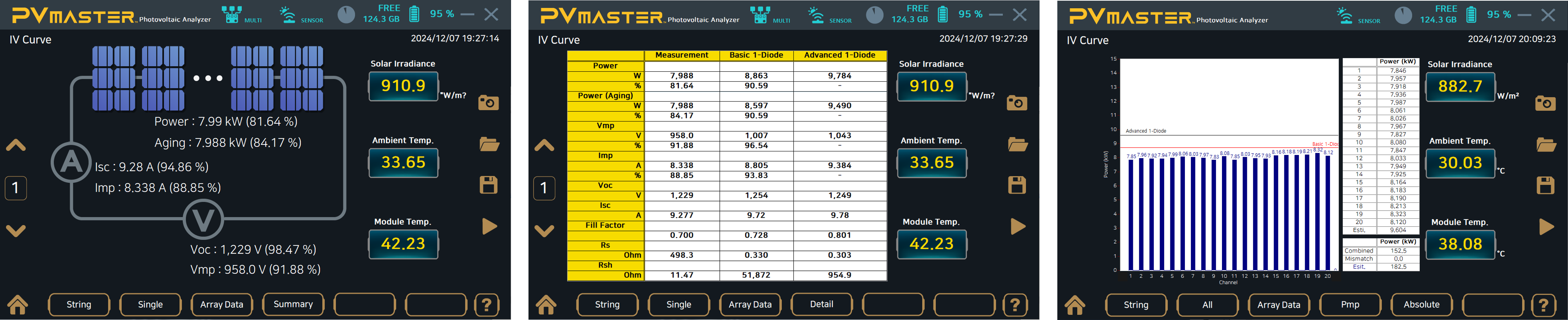

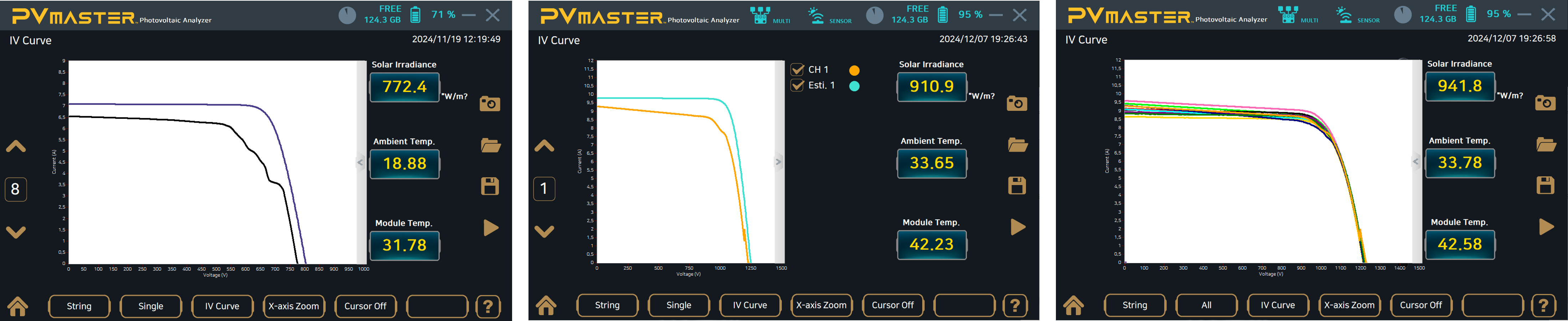

IV-Kennlinienmessung

  • Hohe Abtastrate, (bis zu 2200 Messpunkte)
  • Hohe Inrushstrom-Beständigkeit
  • Mono & Bifaciale Module
  • Vergleich mit STC Bedingungen (IEC62446)
  • Alterungseffekte
  • Verschmutzung
  • Verschiedene Möglichkeiten zur Analyse der Messdaten

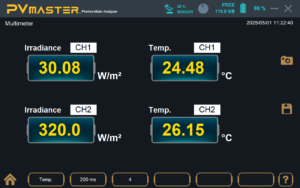

Multimeter Modus

  • Hinzufügen mehrerer Datendisplays (bis zu 9)
  • Spannungsmessung
  • Strommessung
  • Temperaturmessung (Modul und Umgebung)
  • Einstrahlungsmessung

Intuitiv bedienbare Software

Alt Text
Alt Text

3. LECKAGENMESSUNG

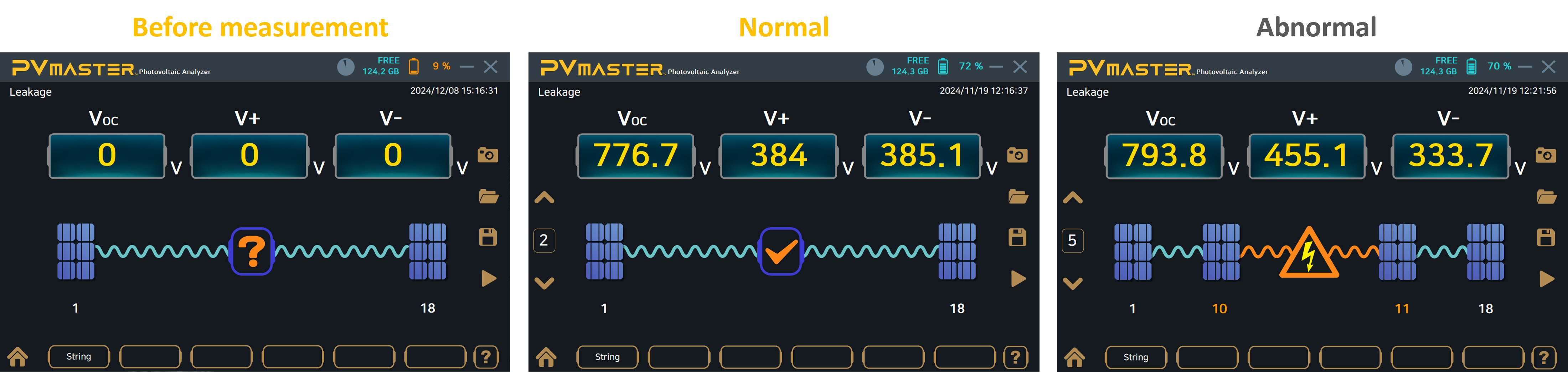

Leckagenmessung:

Berechnung der Distanz zum Fehler
-> zeigt das Modul mit Leckströmen

Alt Text
Alt Text

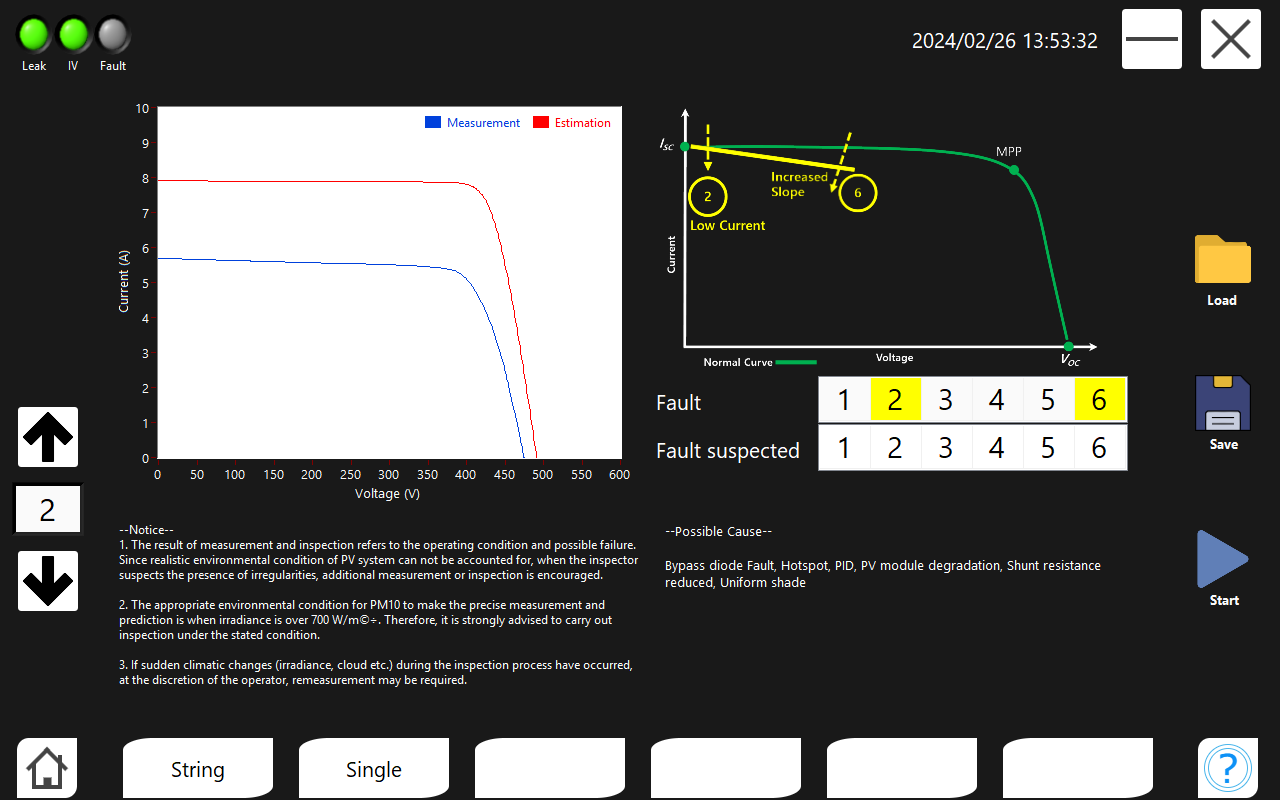

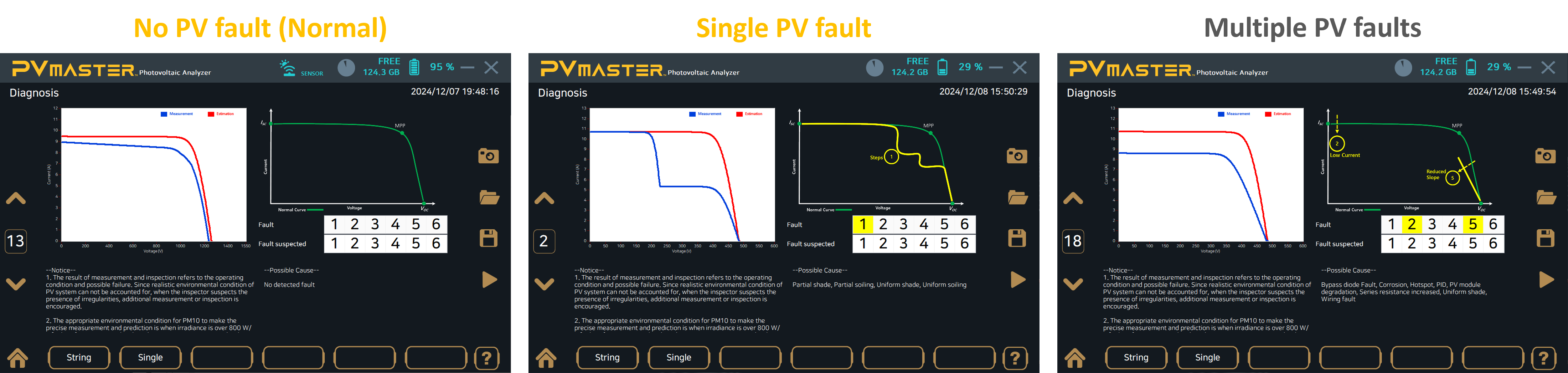

Automatische Diagnose

Das patentierte Diagnosesystem zeigt automatisch den Zustand der einzelnen Stränge an.

Fehlerdiagnose: Mistmatch, PID, Bypass Dioden defekt, Verschattung, Glasbruch, Verschmutzung, Delamnieriung, Zellriss, etc.

... noch nie konnte eine PV Anlage schneller geprüft werden

....keine andere Inspektionstechnologie liefert schnellere und detailliertere Ergebnisse

Alt Text
Alt Text
Media

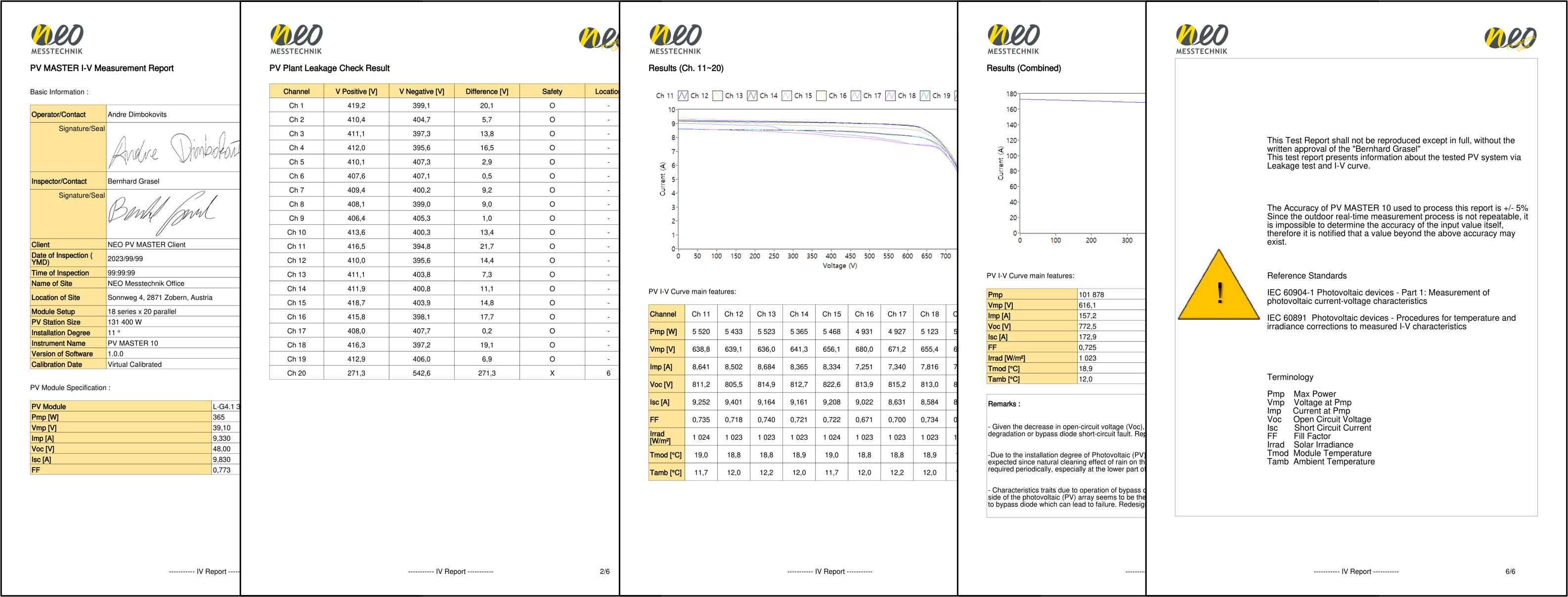

5. AUTOMATIC REPORT

          – Bericht eines Strings

          – Messbericht bis zu 20 Kanäle

          – Vergleichsmessung mit einem "Golden String"

          – Anpassbar und flexibel

Media

5. EXPORT

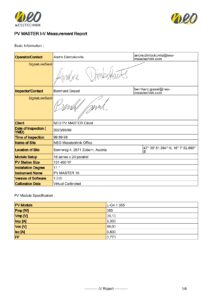

Das Gerät kann automatisch Berichte und professionelle Dokumentationen erstellen. Der Benutzer kann Berichte erstellen, die alle Informationen (Standort, Kommentare, Firmenlogo usw.) direkt vor Ort oder während der Nachbearbeitung enthalten. Die auf dem Gerät gespeicherten PDF-Berichte sind jederzeit verfügbar und können direkt per E-Mail weitergegeben werden. Die Daten können in CSV, XLS und PDF exportiert werden.

6. ZUSÄTZLICHE PROGRAMME

Das Microsoft Windows © Betriebssystem erlaubt die Installation weiterer Programme wie Microsoft Excel©, Word© oder Matlab© sowie von E-Mail Programmen.

Flyer vom PV Master 10:

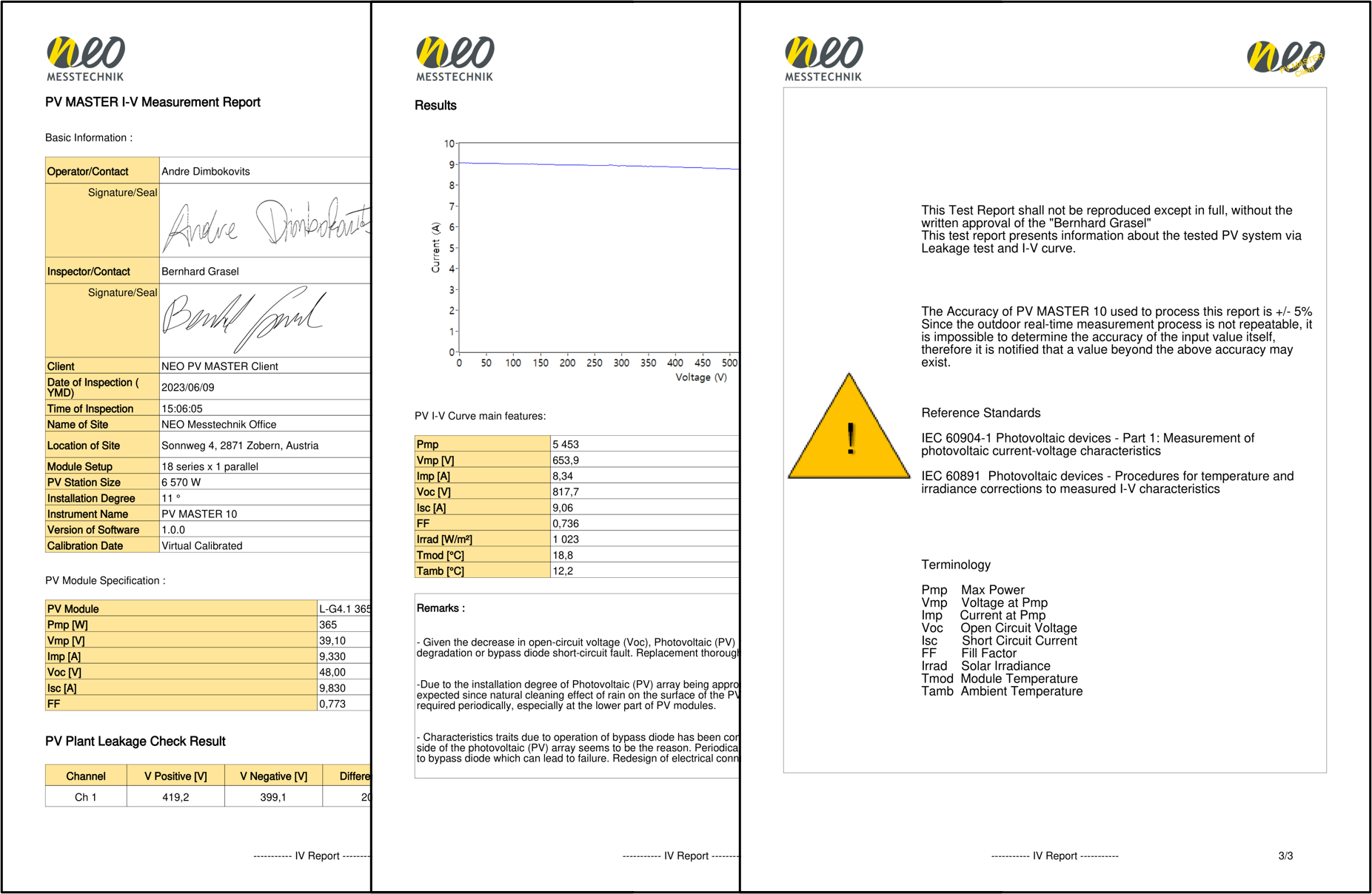

PV Master Messbericht:

Vergleich verschiedener PV Inspektionsmethoden

PV Inspektionsmethoden

Geräteoptionen

PV MASTER 10

  • Eingangskanäle

    1 Kanal simultan basierend auf Time-Sync Technologie

  • Spannungseingänge

    1600V Messbereich
    1600V IV-Kennlinie

  • Stromeingänge

    bis zu 30A (wahlweise 45 A)

  • Temperaturmessung

    2x Eingänge Thermoelement (Typ K)

  • Einstrahlungsmessung

    via BNC (Pyranometer)

  • Battery Pack

    LithiumIonen Batterie für 4 Stunden mobilen Betrieb

  • Multi-Touch Display

    11" Multi-Touch, full HD Touch Display

  • Integrierter PC

    Windows 10 IoT, 2x 256GB SSD, 8GB RAM, 2x USB, LAN, WLAN, WIFI, RS-485

  • Erweiterbar

    Mehrere Temperatureingänge, bis zu 20 Kanäle (Strings)

Alt Text

PV MASTER 70

  • Eingangskanäle

    20-Kanäle simultan basierend auf Time-Sync Technologie

  • Spannungseingänge

    1600V Messbereich
    1100V IU-Kennlinie

  • Stromeingänge

    bis zu 40A

  • Temperaturmessung

    2x Eingänge Thermoelement (Typ K)

  • Einstrahlungsmessung

    via BNC (Pyranometer)

  • Battery Pack

    LithiumIonen Batterie für 4 Stunden mobilen Betrieb

  • Multi-Touch Display

    10.1" Multi-Touch TFT, LCD 800cd, 1280x800

  • Integrierter PC

    Windows 10 IoT, 2x 256GB SSD, 8GB RAM, 2x USB, LAN, WLAN, WIFI, RS-485

  • Temperaturbereich

    0°C to 60°C / 32°F to 140°F

Alt Text

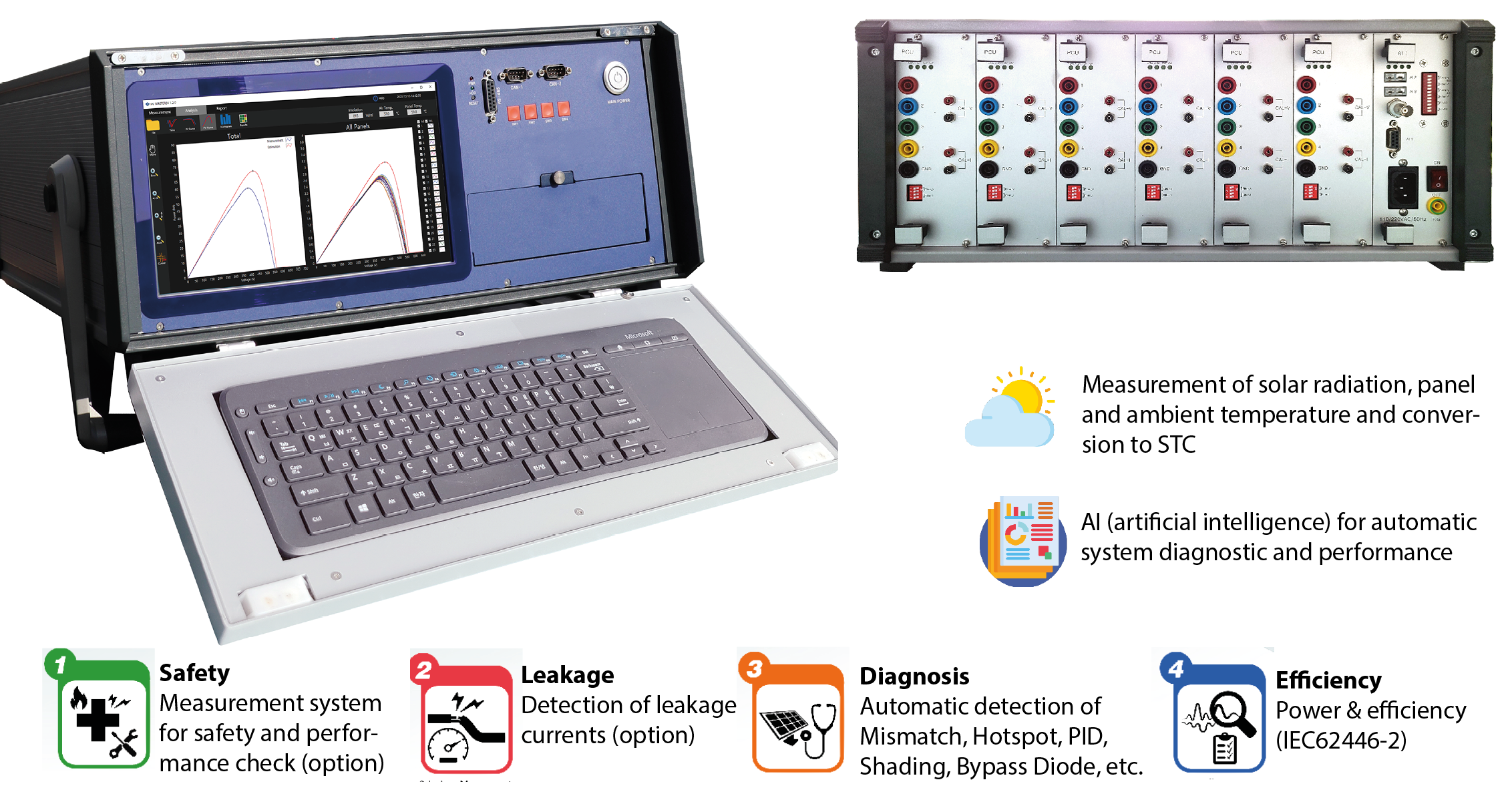

PV MASTER 80

  • Eingangskanäle

    24-Kanäle simultan basierend auf Time-Sync Technologie

  • Spannungseingänge

    1600V Messbereich
    1100V IU-Kennlinie

  • Stromeingänge

    bis zu 40A

  • Temperaturmessung

    2x Eingänge Thermoelement (Typ K)

  • Einstrahlungsmessung

    via BNC oder DSUB Anschluss (Pyranometer)

  • Multi-Touch Display

    10.1" Multi-Touch TFT, LCD 800cd, 1280x800

  • Integrierter PC

    Windows©10 IoT, Intel© i7, 500GB , 16GB RAM, 6x USB, 2x LAN, WLAN, WIFI, RS-485, HDMI

  • Temperaturbereich

    0°C to 60°C / 32°F to 140°F

Alt Text

Datenblatt
